ПРОДУКЦИЯ
1600

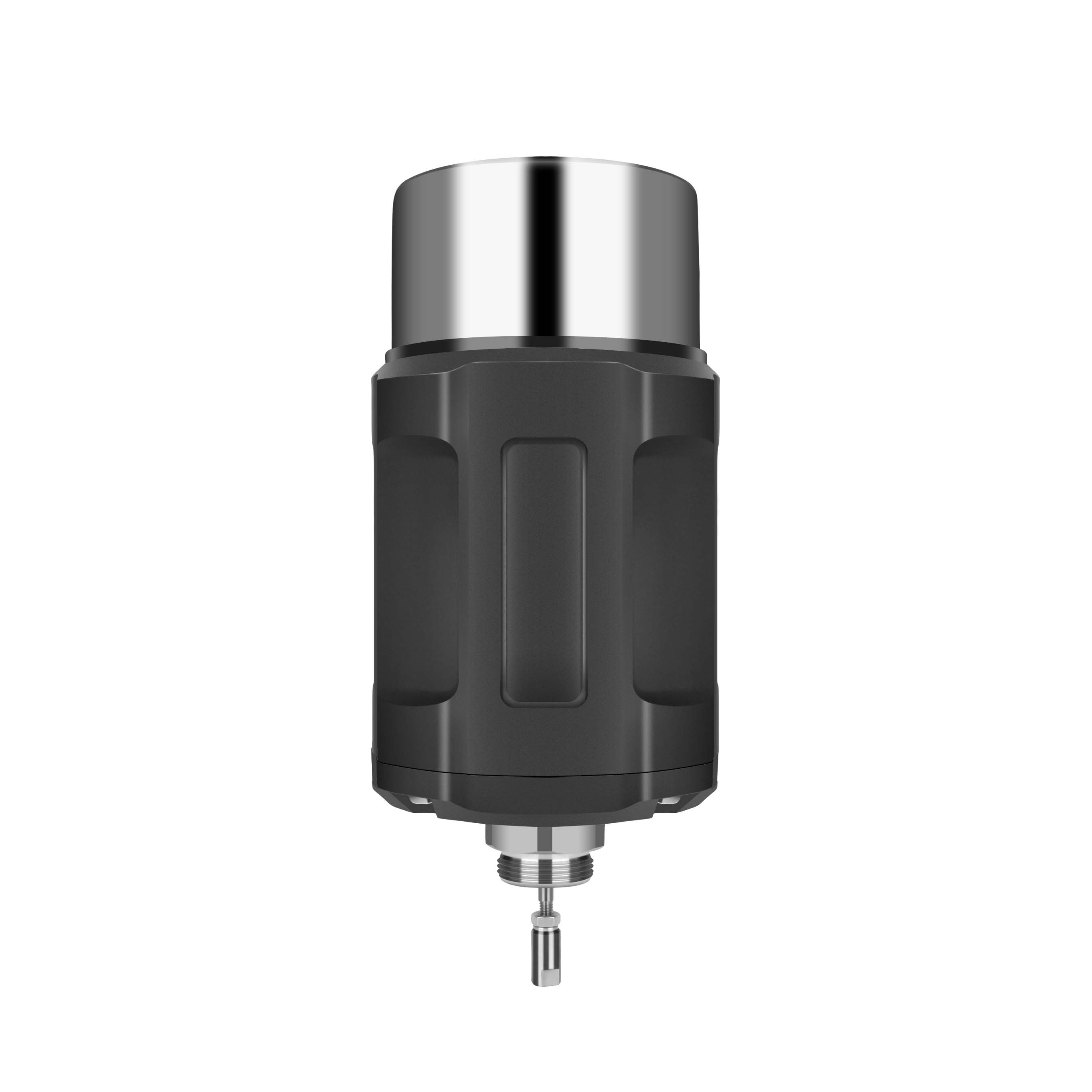

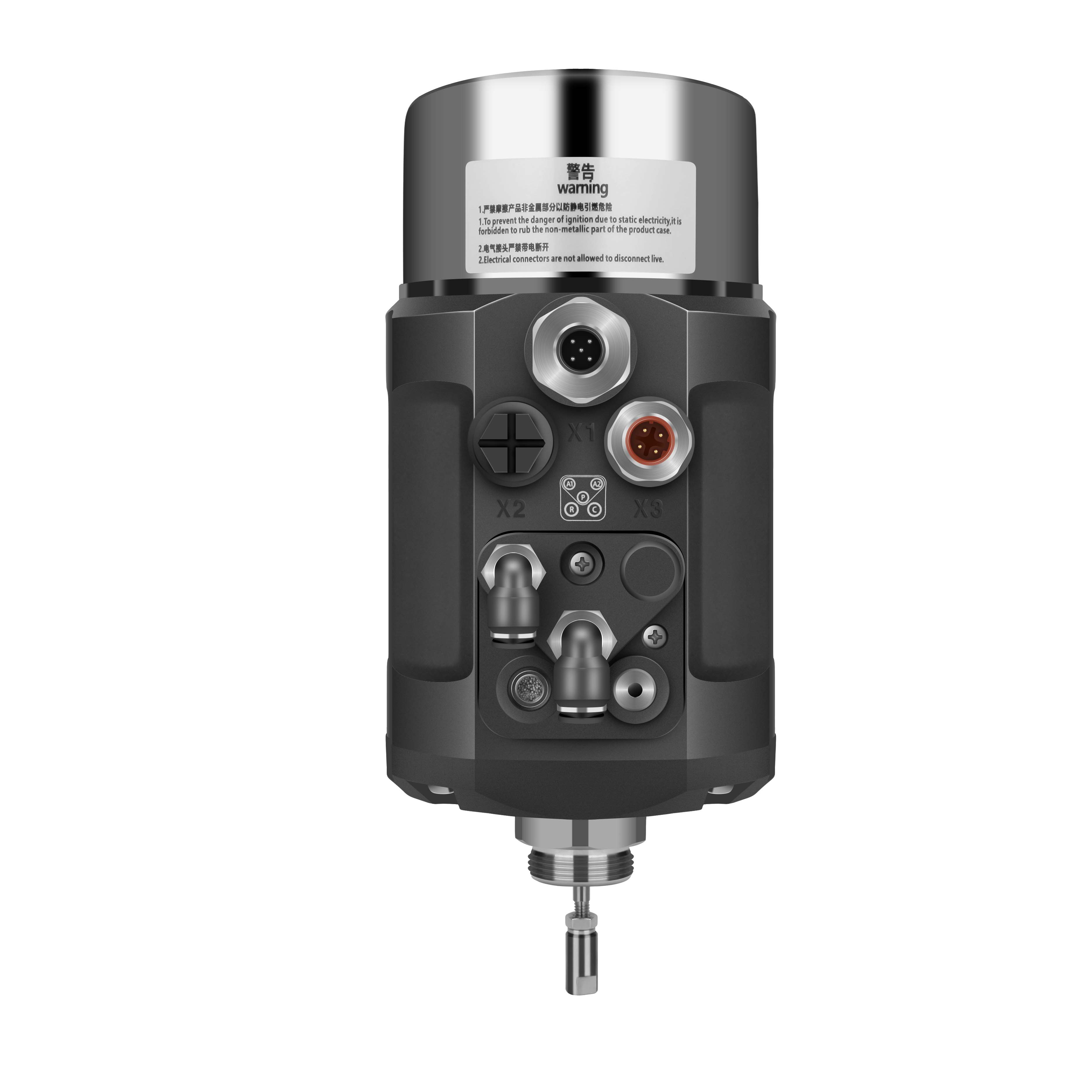

Позиционер серии 1600 предназначен для встроенных пневматических регулирующих клапанов, особенно подходит для клапанов с угловым седлом и мембранных клапанов.
Продукт прост в эксплуатации и обладает широкими программными функциями.
Им можно легко управлять с помощью ЖК-дисплея и клавиатуры.
Позиционер быстро и точно регулирует положение клапана, определяя сигнал датчика положения.

  • Компактный корпус из нержавеющей стали
  • Электрические водонепроницаемые разъемы

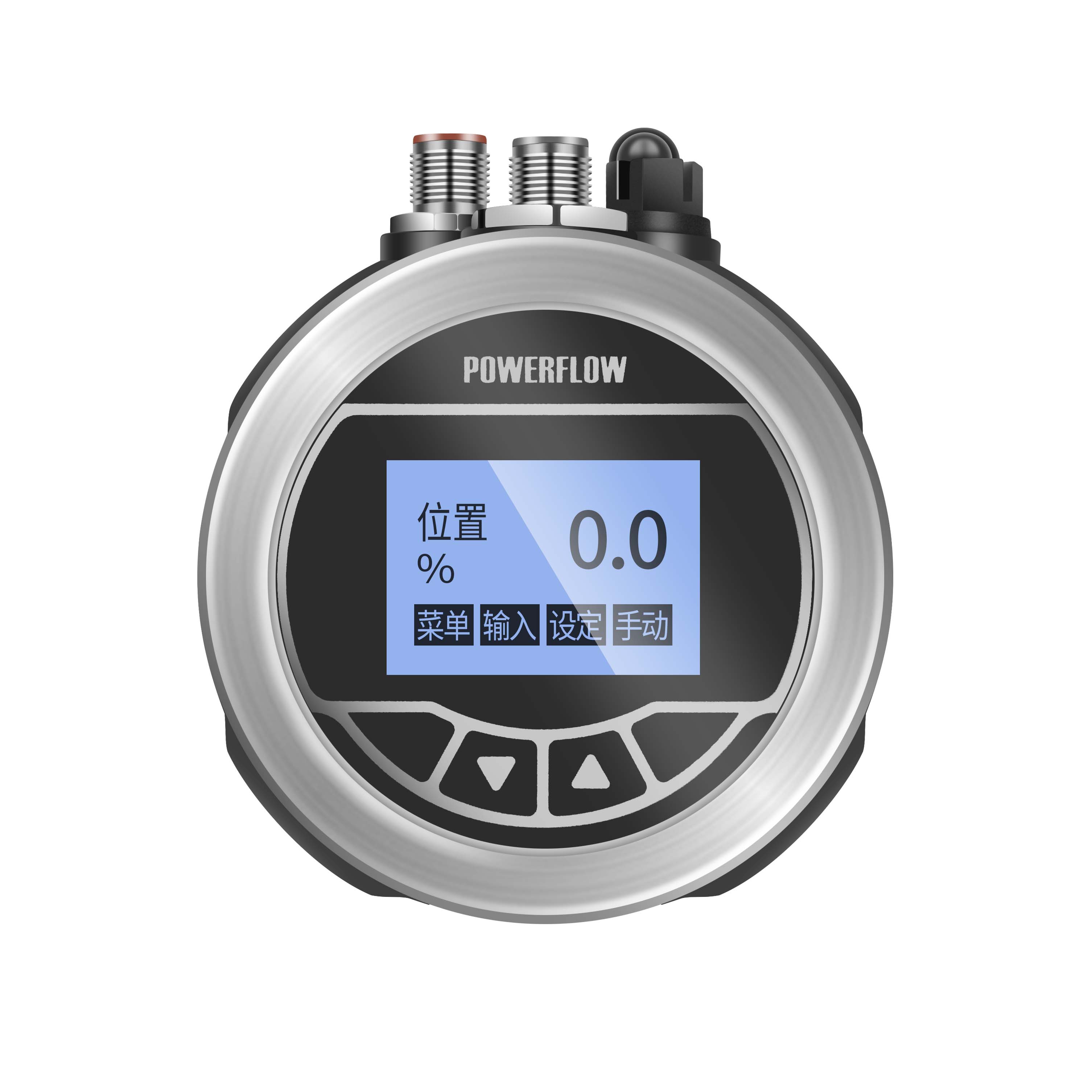

  • ЖК-дисплей с подсветкой
  • Простота запуска
  • Множество дополнительных функций программного обеспечения
Tехнические параметры
Технические данные

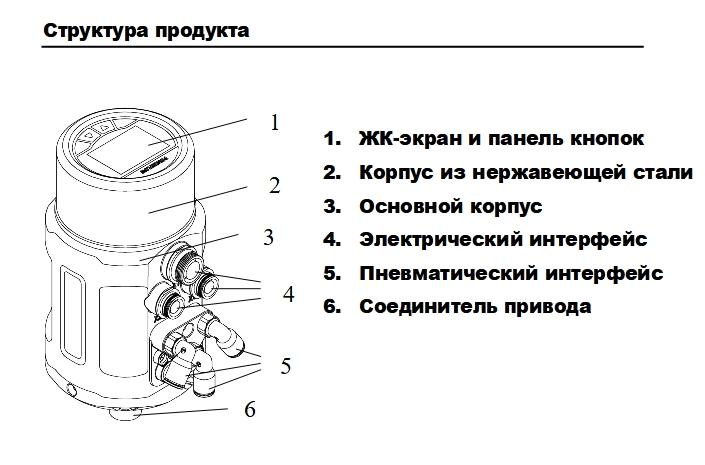

Структура

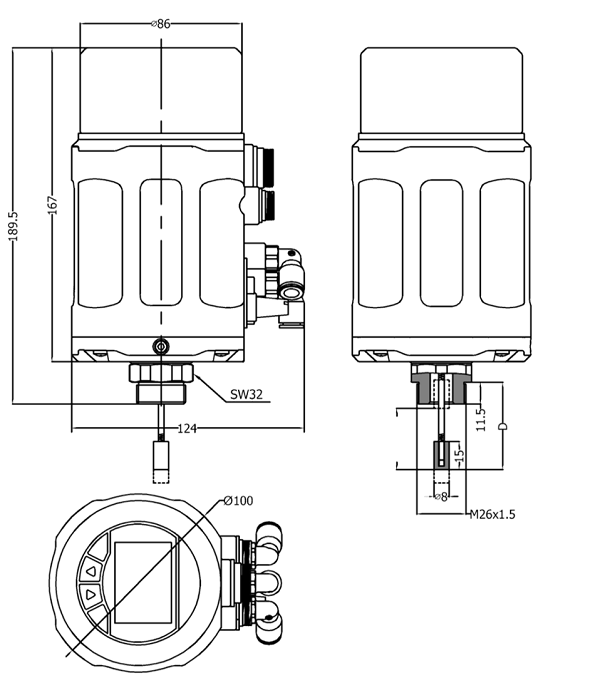

Размеры
Регулировка угла сопряжения

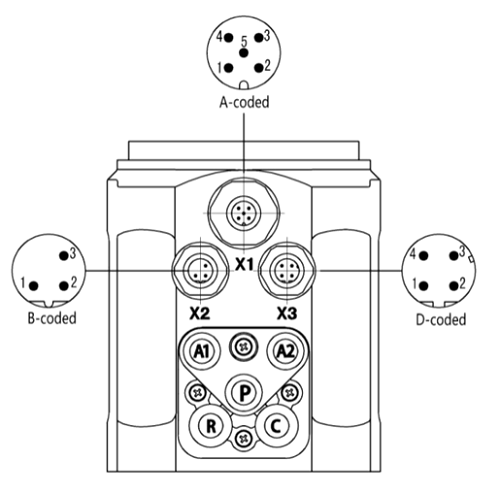

Электрические разъемы
Пневматические разъемы

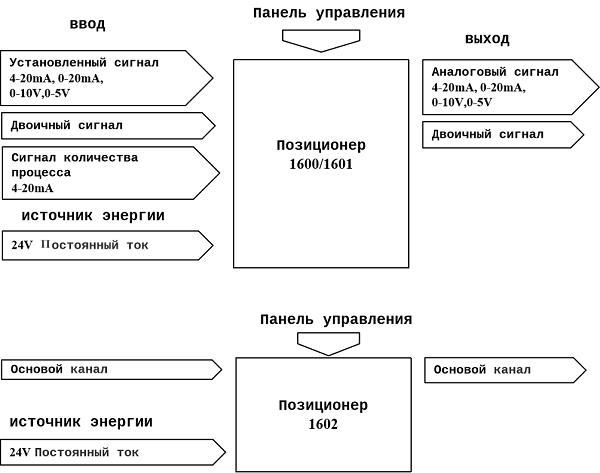

Схема потока сигналов
Дополнительные функции программного обеспечения

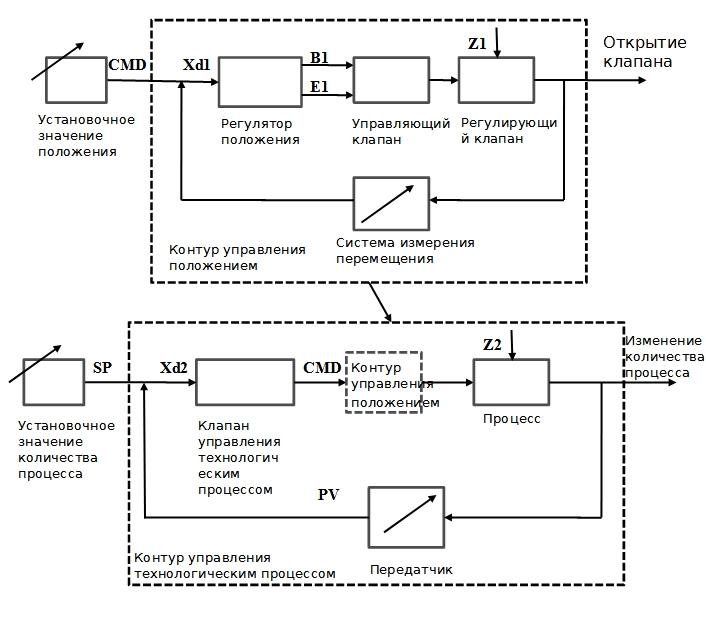

Принципиальная схема

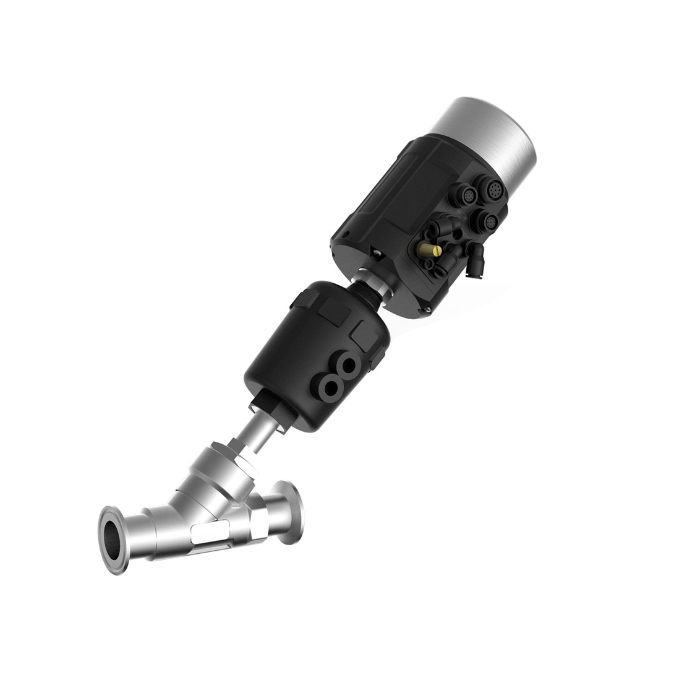

Комбинированный режим
  • Серия продуктов
    Сигнал обратной связи
    Тип привода
    Максимальный ход клапана
    Скорость воздушного потока
    Тип резьбы
    Состояние выключения питания для однократного действия

    Без функции управления технологическим процессом(1600

    С функцией управления технологическим процессом(1601

    Без функции управления технологическим процессом (Profibus-DP)(1602

    Без сигнала обратной связи(N

    Сигнал обратной связи 4-20м?。?span>Y)

    Одинарного действия(S

    Двойного действия(D

    Линейный 5-25 мм(С2

    Линейный 25-50 мм(С3

    Поворотный 90°(С4

    17 L/min(Q1

    58 L/min(Q2

    G1/4(T1

    M16 * 1(T2

    M22 * 1.5(T3

    M26 * 1.5(T4

    Отказоустойчивость(Система

    Сбой-зависание(Функция

В параметре расхода воздуха предлагается использовать код Q1 для привода с внутренним диаметром газовой камеры 40-100 мм, код Q2 предлагается для привода с внутренним диаметром газовой камеры 125-160 мм. Код Q2 используется только для привода одностороннего действия и только в режиме замораживания при отключении питания. Значения расхода воздуха для кодов Q1 и Q2 приведены при условии входного давления 0,6Мпа.
В опции максимального хода клапана диапазон приводов для кодов 4 составляет от 50 до 125. Для других типов приводов, пожалуйста, проконсультируйтесь с нашей компанией. Нет необходимости выбирать тип резьбы для кода S4.
Состояние выключения питания для опции однократного действия по умолчанию является безопасным.

Технические данные

Материал

PC, SI, PA6-GF30, SS304

Источник энергии

24V DC±10%

Входной сигнал (1600/1601)

0/4 - 20mA or 0 - 5/10 V


Установите входное сопротивление сигнала (1600/1601)


240Ω at 0/4-20mA

21KΩ at 0-5/10V


Сжатый воздух

Степень детализации

Плотность частиц

Точка конденсации

Концентрация консистентной смазки




Уровень размера и плотности твердых частиц 3

Уровень точки росы 3

Уровень содержания масла 3



Температура окружающей среды

0-60°C

Пневматический соединитель

Штекерный соединитель для шланга диаметром 1/4 дюйма (внутренний диаметр 6 мм)

Электрический быстроразъемный соединитель

M12 3-pins B-coded(cable ? 4-6mm)

M12 4-pins D-coded(cable ? 4-6mm)

M12 5-pins A-coded(cable? 4-6mm)

Давление источника воздуха

3-7 бар, конкретное значение зависит от привода

Выходной поток газа

17 L/min (Входное давление составляет 0.6Mpa)

58 L/min (Входное давление составляет 0.6Mpa, только однократного действия)

Диапазон регулирования хода клапана

Прямой ход 5-50 мм

Угол хода 90°

Способ установки

Обычно устанавливается в верхней части привода и соединяется с ним резьбой

Уровень защиты

IP66

Потребляемая мощность

<5W

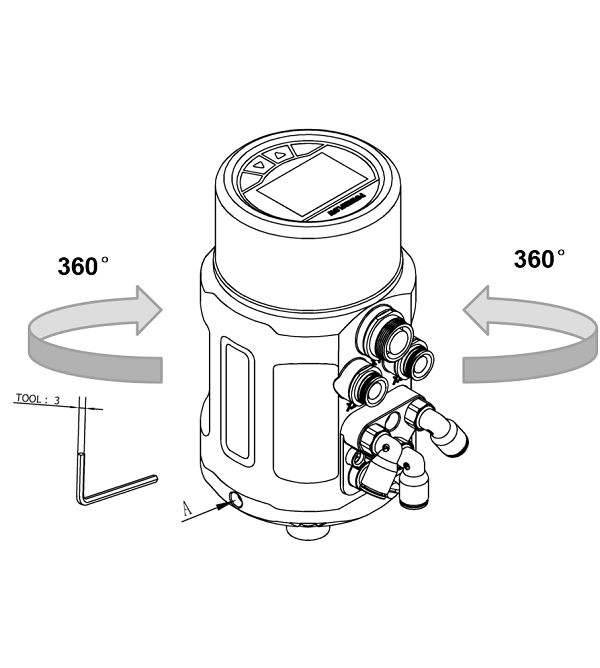

Угол можно регулировать в зависимости от положения клапана. Если необходимо отрегулировать угол сопряжения, сначала ослабьте винт с шестигранной головкой на месте A. Затем отрегулируйте угол по часовой стрелке или против часовой стрелки в диапазоне 360°. После регулировки угла зафиксируйте угол с помощью шестигранного винта.


X2 (1601)

  • Пин
    Описание
    Тип сигнала
  • 1

    Вход передатчика +



    +24 V



  • 2

    Выходной сигнал передатчика



    4-20 mA



  • 3

    Передатчик GND





    GND



X3
  • Пин
    Описание
    Тип сигнала
  • 1
    Источник питания +
    +24 V
  • 2
    Источник питания GND
    GND
  • 3
    Входной сигнал+(1600/1601)

    0/4–20mA или 0–5/10 V



  • 4
    Входной сигнал GND(1600/1601)
    GND


X1 (1600/1601)


  • Пин
    Описание
    Тип сигнала
  • 1

    Выход аналогового сигнала +






    0/4–20mA or 0–5/10V




  • 2


    Выход двоичного сигнала 1





    0/24 V




  • 3

    Выход двоичного сигнала 2




    0/24 V




  • 4



    Ввод двоичного сигнала +







    0-3V =”0”,15-30V =“1”






  • 5


    Общий сигнал GND





    GND







  • X1 (1602)


    • Пин
      Описание
      Тип сигнала
    • 1

      Источник питания шины +5 В






      /




    • 2


      B Инвертирующий выход драйвера/вход приемника






      /




    • 3

      A Неинвертирующий выход драйвера/вход приемника



      /




    • 4



      DE
      Драйвер включает вывод состояния








      /






    • 5


      Шина GND




      /







P Вход подачи воздуха (встроенный фильтр, размер фильтра 5 μm)
R Отвод воздуха
C Обратный клапан
A1
Контрольный воздуховыпуск 1
A2 Контрольный воздуховыпуск 2

  1. Выбор передаточной характеристики между заданным значением и ходом.
  2. Функция уплотнения для регулятора положения
  3. Установка направления действия между входным сигналом и заданным значением
  4. Предел диапазона механического хода.
  5. Настройка управляющих параметров
  6. Настройки безопасного положения
  7. Обнаружение ошибки входного сигнала.
  8. Активация двоичного ввода
  9. Конфигурация выходов
  10. Калибровка управляющих параметров
  11. Настройка скорости ручного управления.
  12. Защита кода

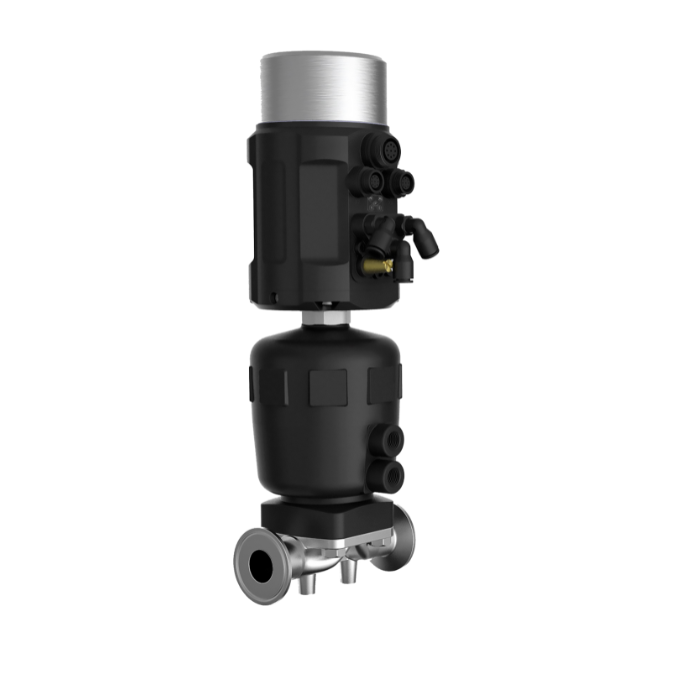

  • Мембранный регулирующий клапан
  • Регулирующий клапан с угловым седлом
